ターンテーブル式選別機の特徴
- エアーを使わない（コンプレッサーを使用しない）
- 場所を取らないコンパクトなもの（600×400 高さ150に設定)
- 汎用性があるように（円盤を交換する事で色々な形状のブランクに対応）
- バリの有無、寸法測定の判定が出来る（画像センサ使用）
なぜ必要になったか
- 加工時にバリが発生し、選別作業が必要だった
- 人の目では時間がかかる（数量がこなせない）
製作にあたっての課題
- 専用機でなく兼用機にする（他物も検査できるように）
- 出来るだけ小さくする
- エアーを使用しない
- 安価に製作
製作事例（製作工程）

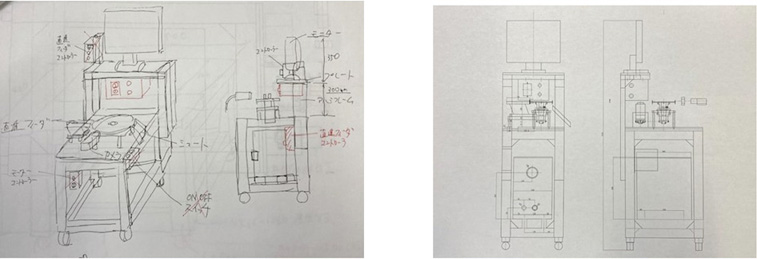

①イメージ、提案、設計
イメージしたものを図面化します。

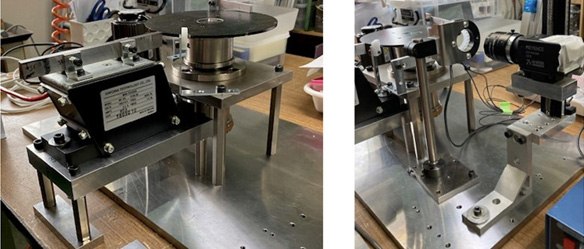

②ターンテーブルの組立
組立てながらクリアランス調整をします。

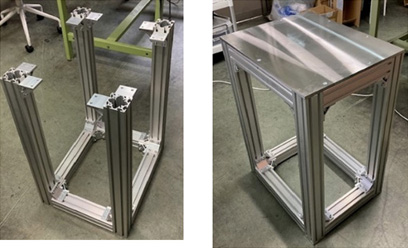

③アルミフレームの組立
天板には鉄プレートを載せます。
④ターンテーブル、カメラ、直進フィーダの設置
カメラの取付け位置を調整します。
⑤配電盤の製作
配線接続しながら配電盤を設置します。

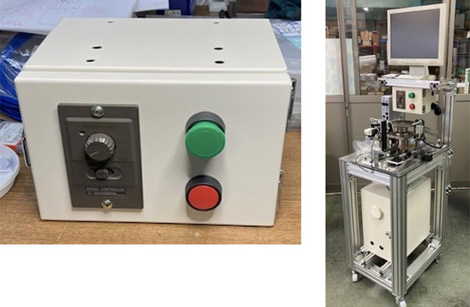

⑥操作盤、コントローラー、ディスプレイの設置
扱いやすい位置に設置します。
 |
作成したらPLCへ転送し、電源入れてエラーがないか確認します。 |
 |
画像処理の設定条件を調整しながら確定し、あとはNG排出タイミングを詰めていきます。 |
ターンテーブル式選別機 OK、NGの判定確認 - YouTube |
ターンテーブル式選別機 NG品排出確認 - YouTube
小ねじ、 リベット、 特殊ピン等の 寸法、バリ、異物の選別に
簡易選別機（ターンテーブル式搬送装置）
※標準ターンテーブル搬送装置価格 80万円~
（カメラユニット、照明ユニット、モニターは別売になります）
簡易選別機（ターンテーブル式搬送装置）
※標準ターンテーブル搬送装置価格 80万円~
（カメラユニット、照明ユニット、モニターは別売になります）
