特徴
- R面に細径の深穴を加工
- ドリルユニット1つで2か所の穴加工
- 位置決め装置で40種類のブランク形状に対応

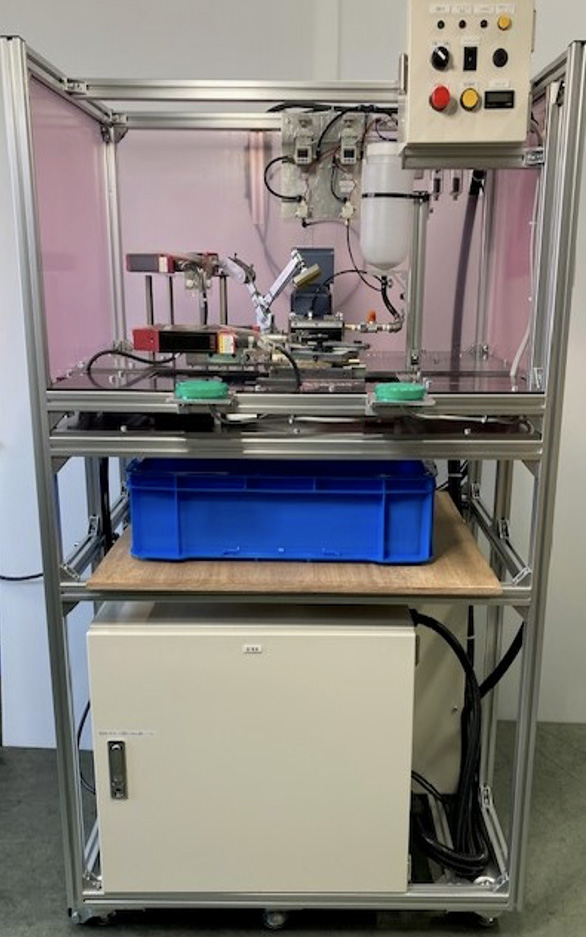

- 場所を取らないコンパクトなもの
- 立ち作業が出来るようにする
なぜ必要になったか
- 加工依頼していた会社の廃業
- 職人しか加工出来ない
- 段取りに時間がかかる
- 少量多品種に対応する半自動機が必要となった
製作にあたっての課題
- 多品種に対応出来る位置決め装置
→エレシリンダ3台を組み合わせて装置を設計製作 - コンパクトで立ち作業出来るようにする

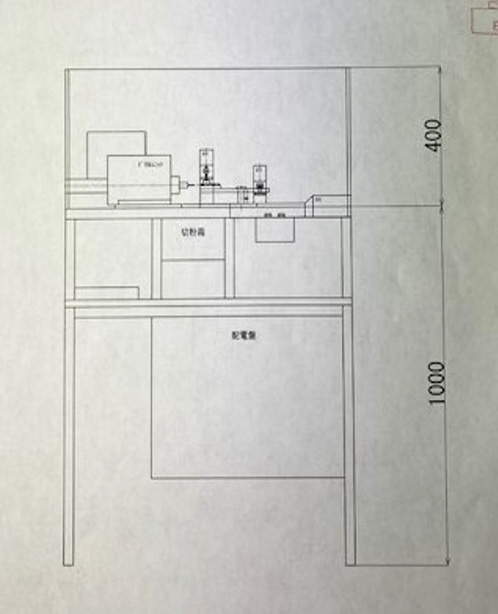

→900mm×600mmを基準に設計し、作業位置の高さを1000ｍｍに設定 - 移動出来るようにする
→アルミフレームで軽量を図り、キャスターを取付け移動出来るようにする - 切削加工時の切粉、加工油の飛び散り
→加工エリアをシュート内に収めて飛び散りを防止する
製作事例（製作工程）

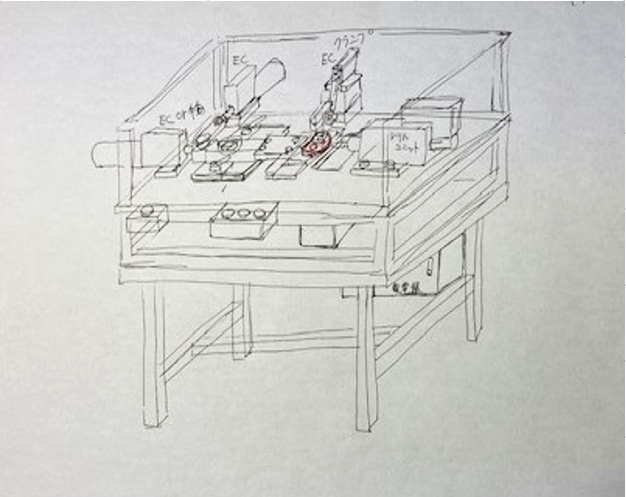

| ①イメージ、提案、設計 | お客様の仕様に合わせて設計していきます | |
|---|---|---|
 |
 |
 |

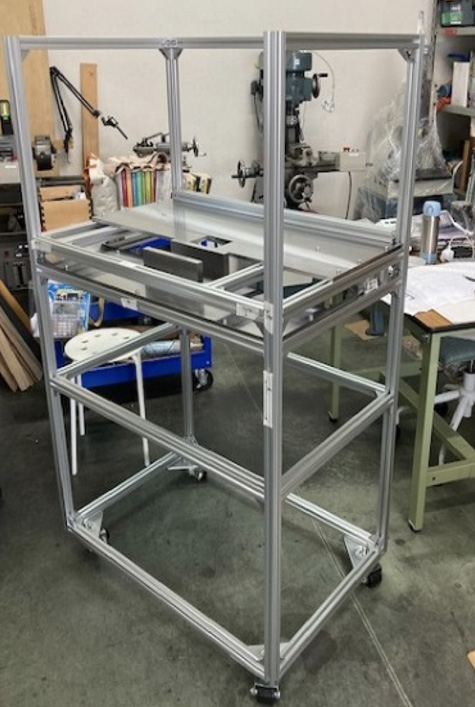

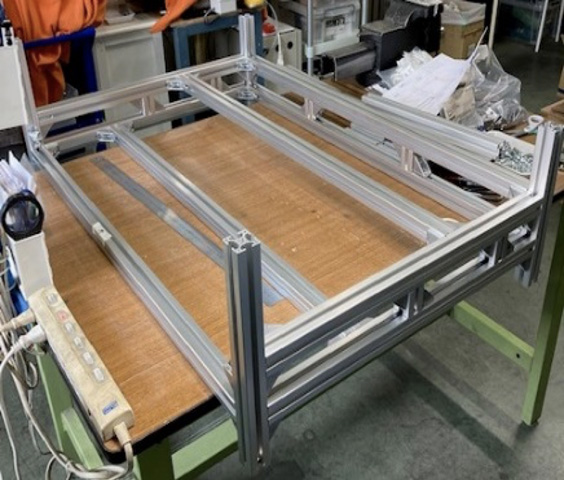

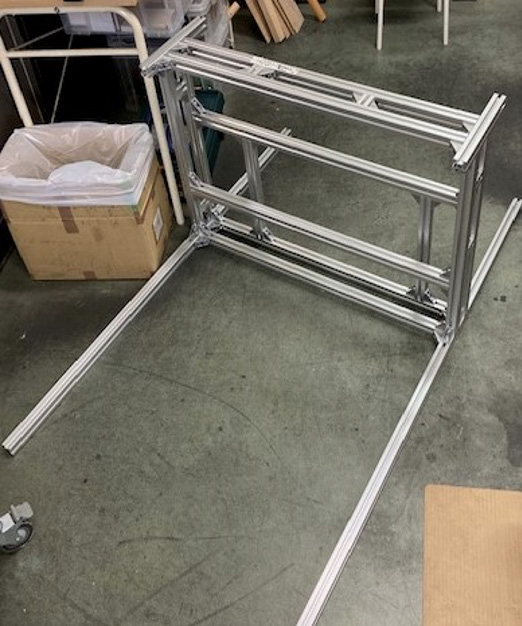

| ②アルミフレームの組立 | まずは骨組みを組みます | |
 |
 |
 |

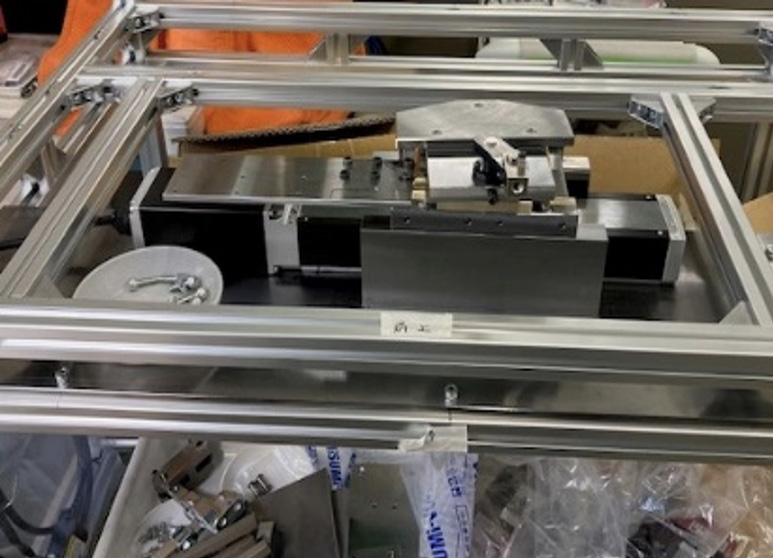

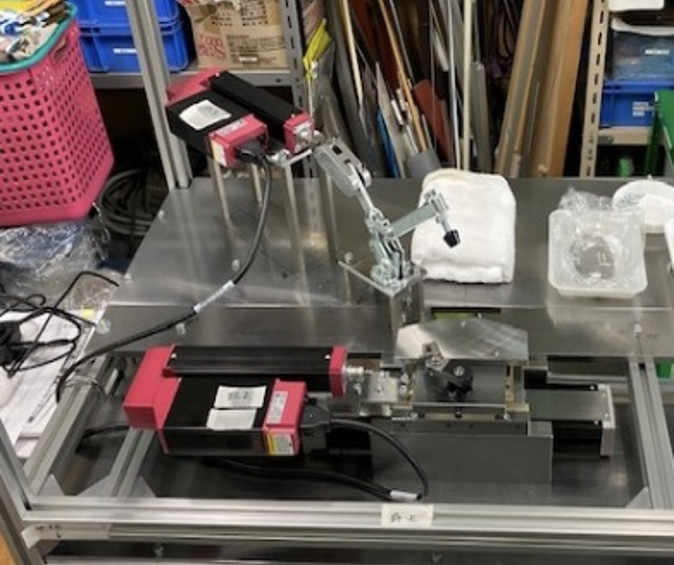

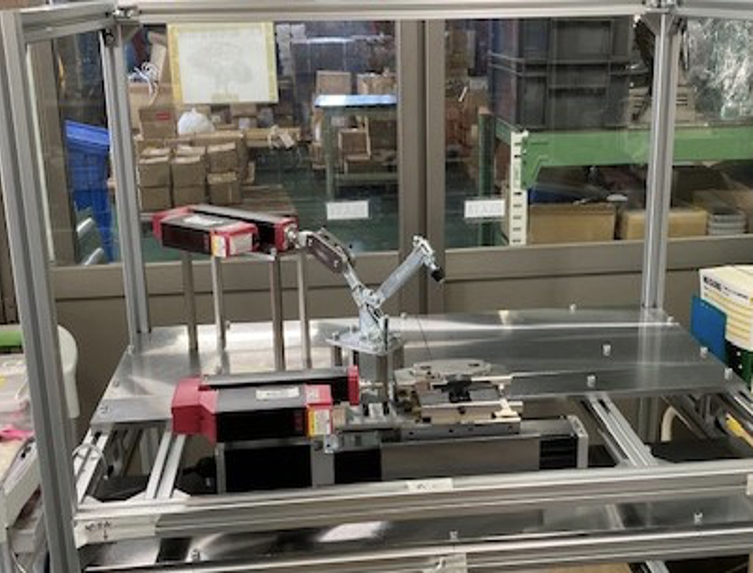

| ③位置決め装置の組立、エレシリンダの取付け | フレームにベースプレートを取付け、 位置決め装置、エレシリンダを配置します | |
 |
 |
 |

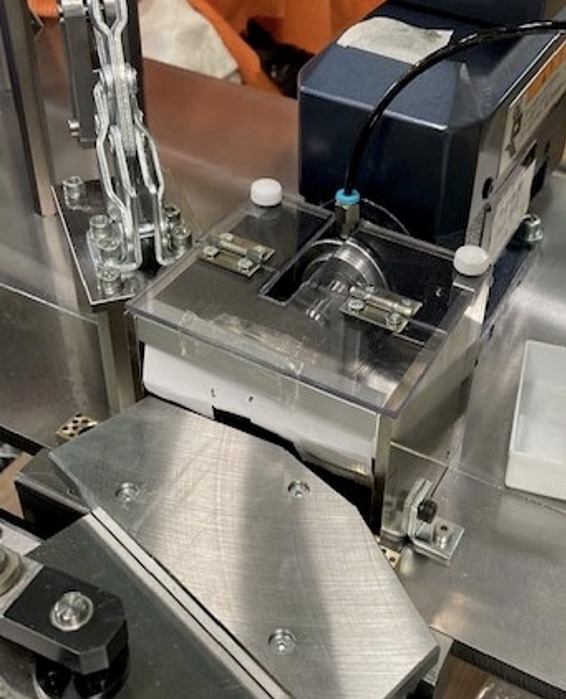

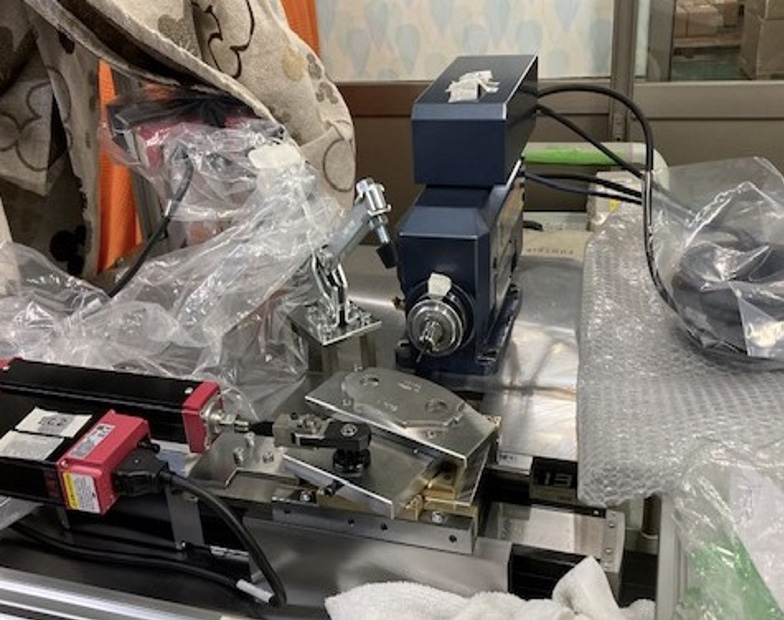

| ④ドリルユニットの組付け | ドリルユニットを電装品を考慮しながら設置します | |
  |
||

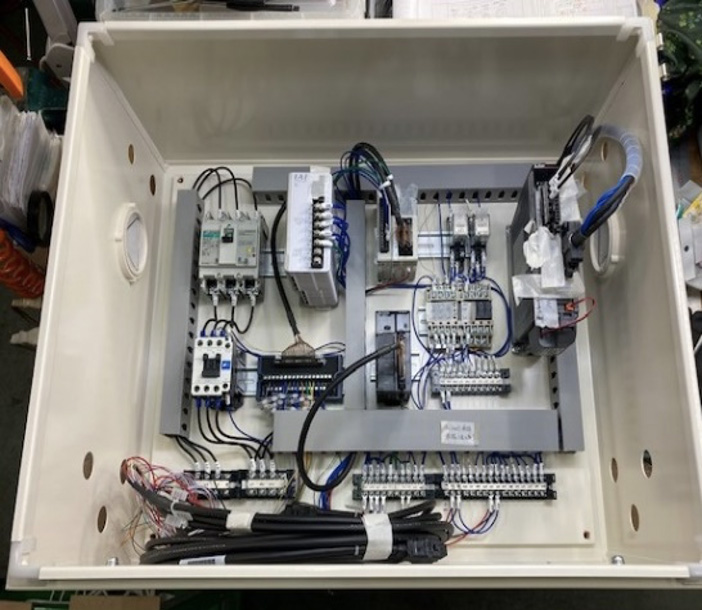

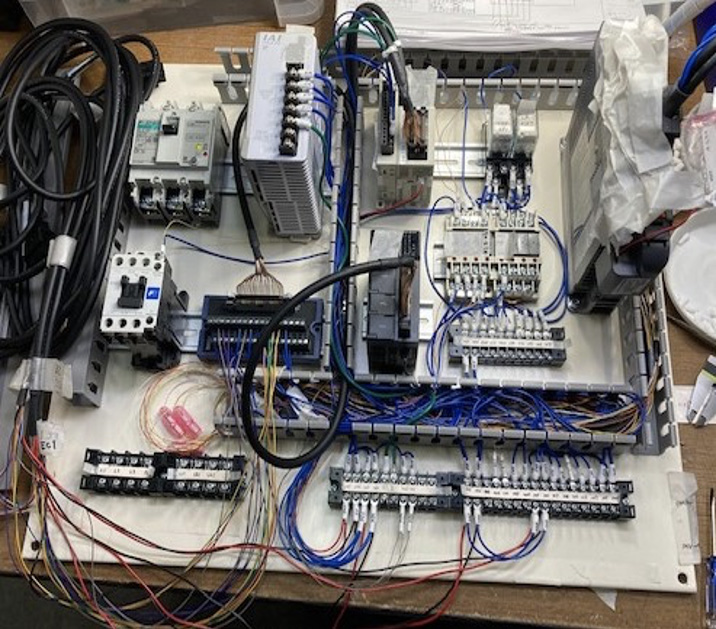

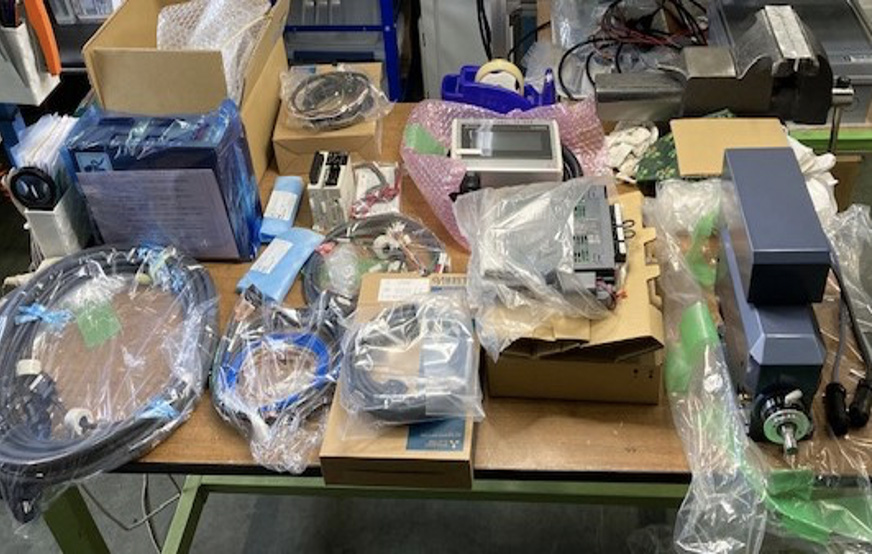

| ⑤電気配電盤の組立、設置 | 電気部品の配置を決め、盤内に収めて設置します | |
 |
 |
 |

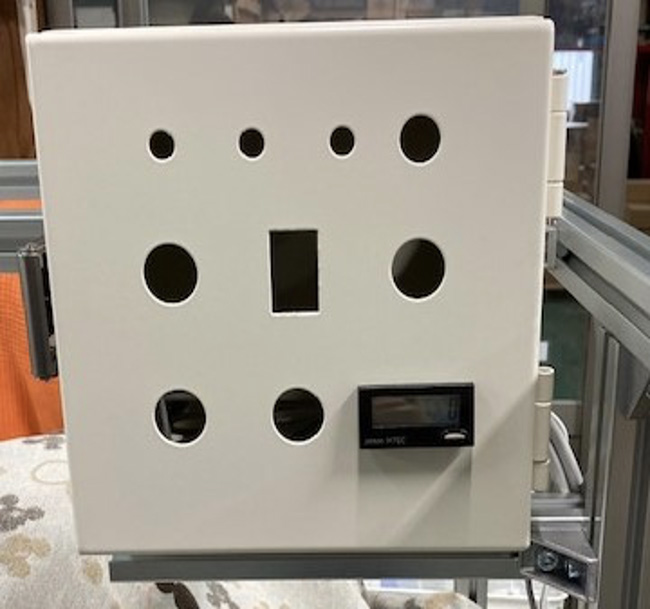

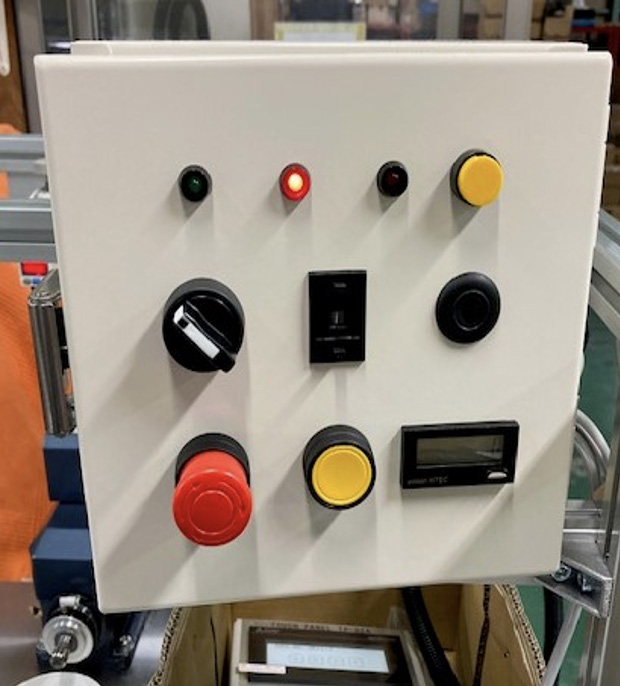

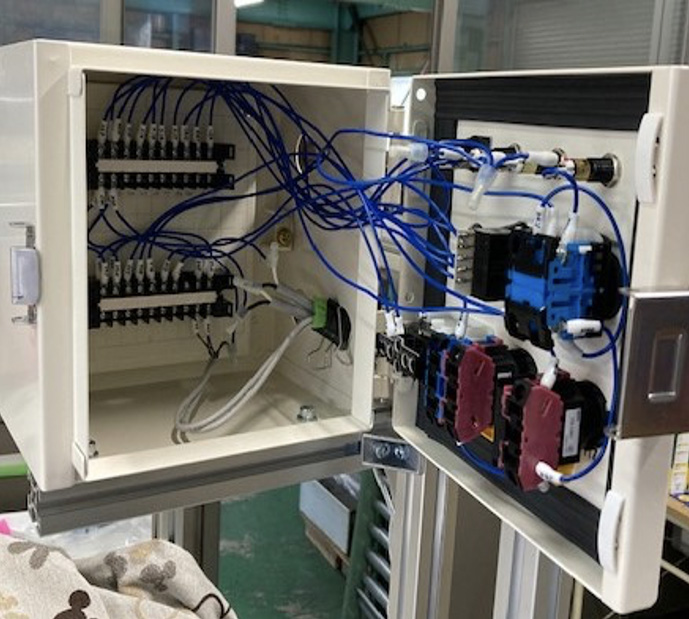

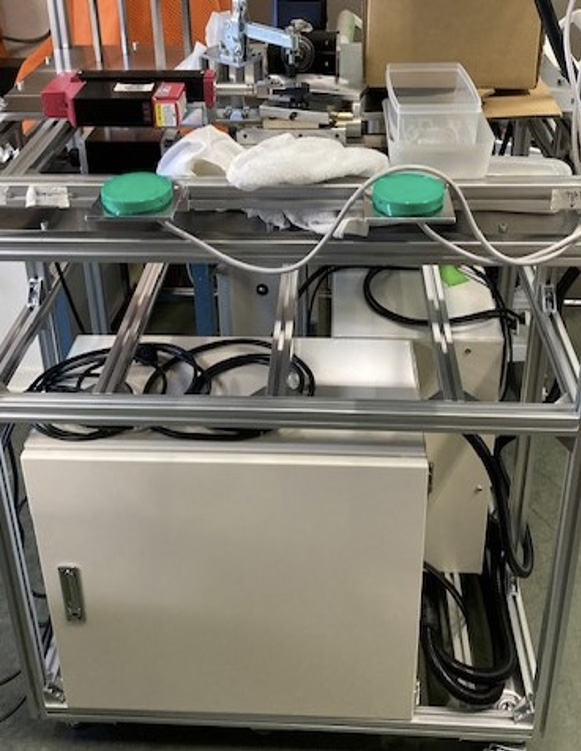

| ⑥操作盤の組立、設置 | 必要なランプ、スイッチ等取付けて、結線します | |
 |
 |
 |

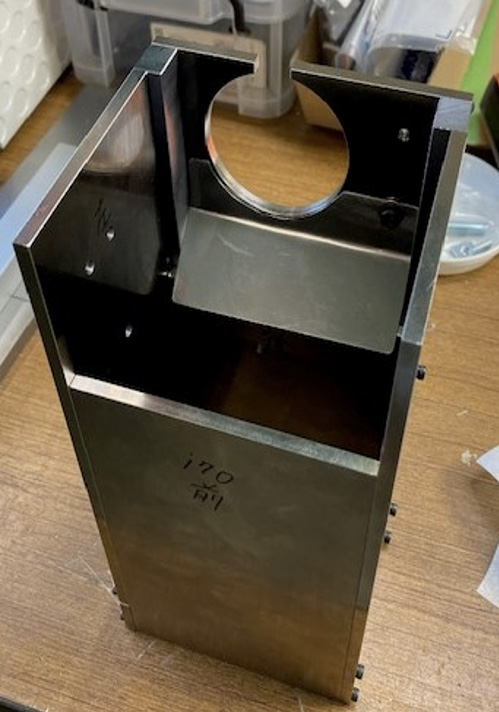

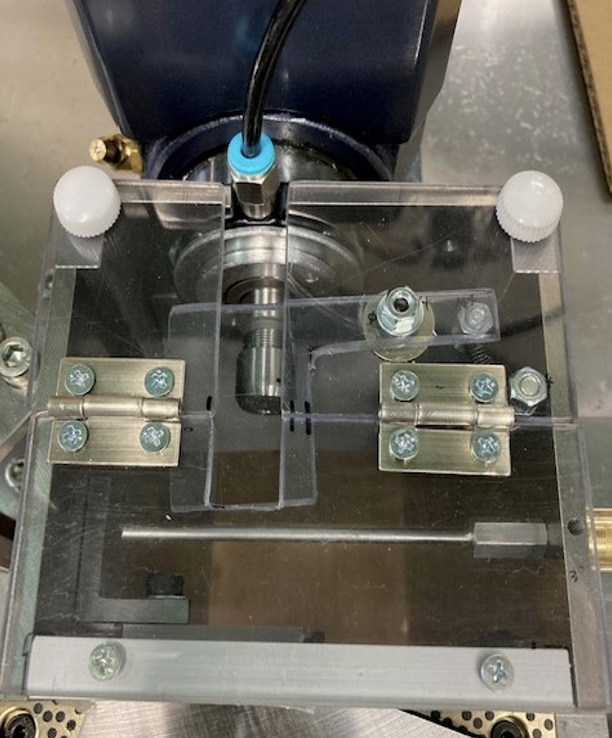

| ⑦シュートの取付け | シュートを製作、設置し、上部にフタを製作しました | |
 |
 |
 |

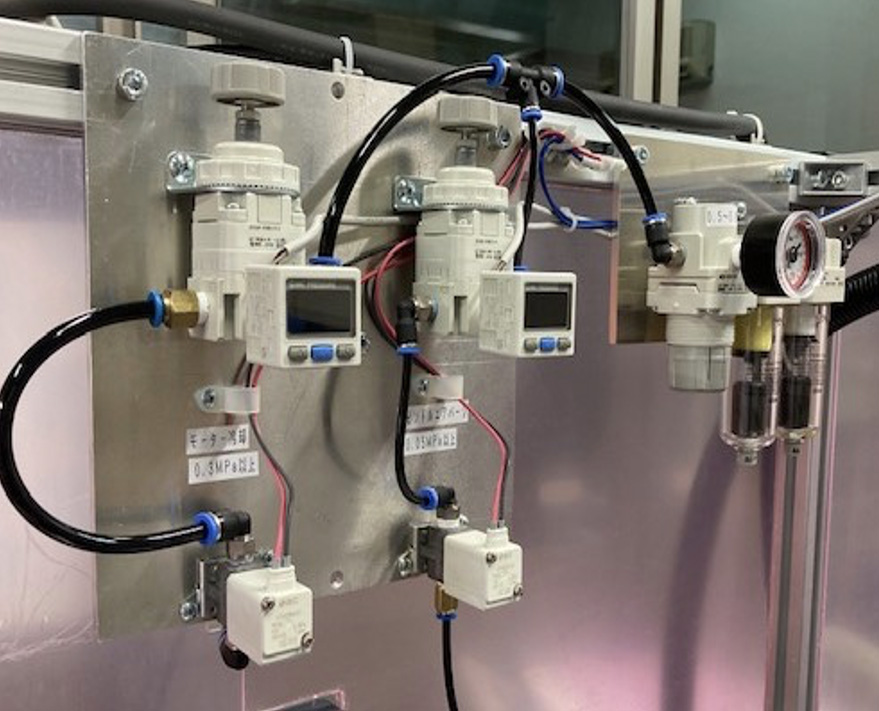

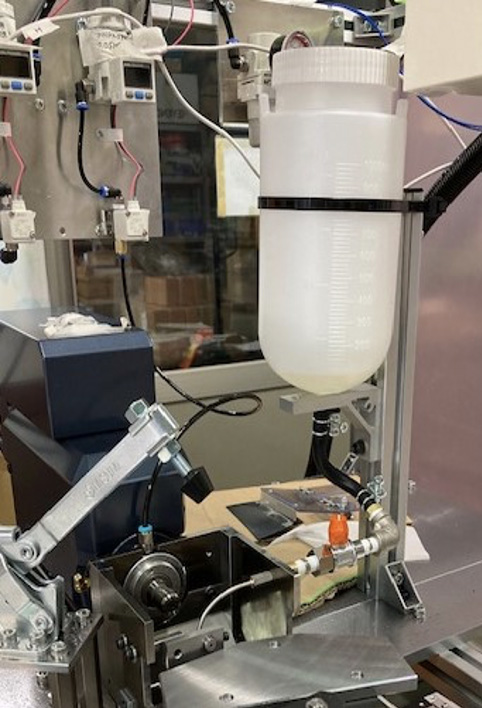

| ⑧エアーセンサー、給油タンクの取付け | ||
  |
||
| ⑨シーケンスプログラムの作成、加工テスト | ||
  |
||
-

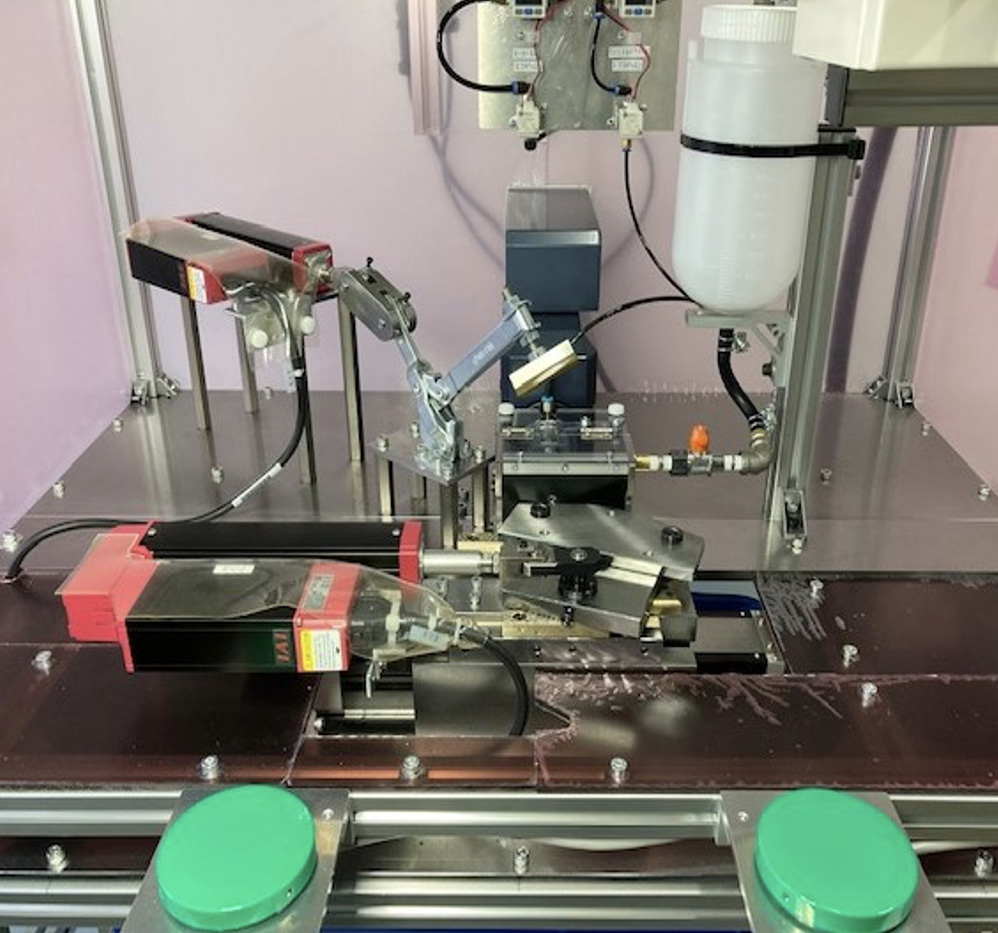

位置決め装置とドリルユニットの動作
-
エレシリンダ-動作確認
