圧入装置設計製作

TOP > > 圧入装置

簡易圧入装置の設計製作

用途に合わせた圧入装置の設計製作をいたします。自社での手作業による圧入を簡易的な自動化をすることで作業者の負担軽減・作業効率アップが可能です

圧入・組立・カシメ等の受託加工

頼んでいたところが辞めてしまった。
人手不足で困っている。
組立工程だけ外注したい
などなど、サンテクスでは人と機械の中間のお仕事を受託し、効率的な方法で加工・組み立てをいたします。

圧入とは

軸に荷重を与えて相手物の小さな穴に挿入させる加工方法です。
(軸≧穴の条件が必要)
圧入させるための寸法は軸と相手物の材質、大きさによって決めます。
圧入する時の荷重によって使用装置を選定します。

圧入事例(材質・使用装置)

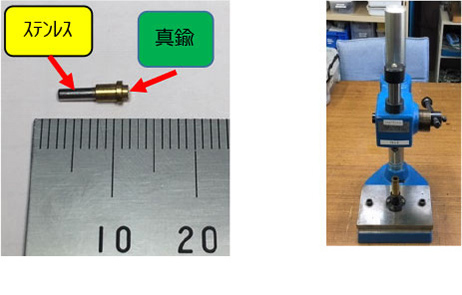

① 軸(ステンレス)+穴(真鍮) 使用装置 ハンドプレス

① 軸(ステンレス)+穴(真鍮) 使用装置 ハンドプレス

② 軸(鉄)+穴(真鍮) 使用装置 エアープレス

② 軸(鉄)+穴(真鍮) 使用装置 エアープレス

③ 軸(鉄)+穴(鉄) 使用装置 エアープレス

③ 軸(鉄)+穴(鉄) 使用装置 エアープレス

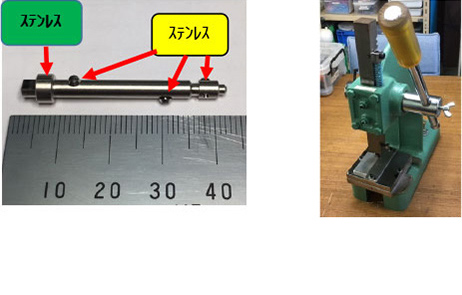

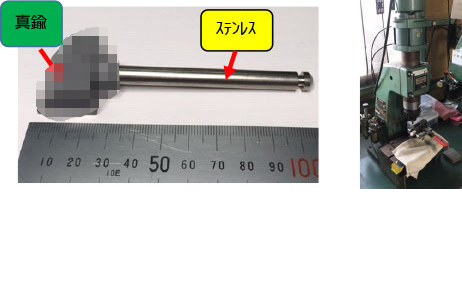

④ 軸(ステンレス)+穴(ステンレス) 使用設備 アーバープレス

④ 軸(ステンレス)+穴(ステンレス) 使用設備 アーバープレス

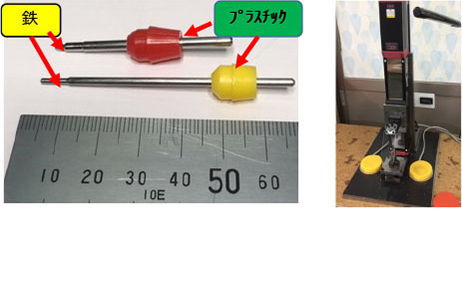

⑤ 軸(鉄)+穴(プラスチックPP) 使用設備 エレシリンダー圧入機

⑤ 軸(鉄)+穴(プラスチックPP) 使用設備 エレシリンダー圧入機

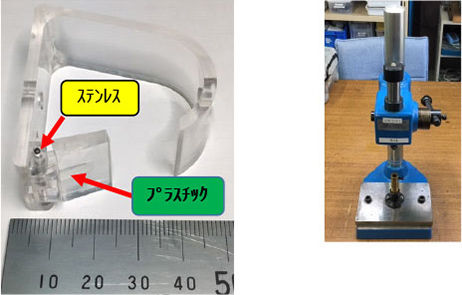

⑥ 軸(ステンレス)+穴(プラスチックPC) 使用設備 ハンドプレス

⑥ 軸(ステンレス)+穴(プラスチックPC) 使用設備 ハンドプレス

⑦ 軸(真鍮)+穴(真鍮) 使用設備 アーバープレス

⑦ 軸(真鍮)+穴(真鍮) 使用設備 アーバープレス

圧入機の導入事例

圧入機の導入事例

圧入品

シャフト径、長さ、圧入プラグ形状、圧入位置違いによる40種類の圧入作業

1品種の製造数
50~100,000個

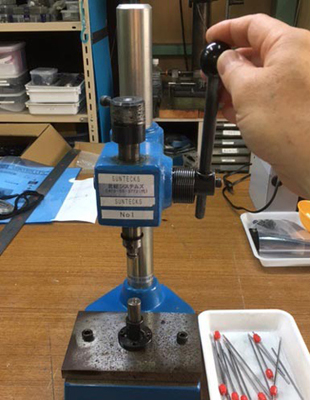

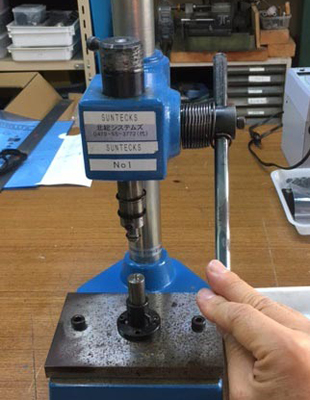

従来の作業:ハンドプレスでの圧入作業

従来の作業:ハンドプレスでの圧入作業

従来の作業:ハンドプレスでの圧入作業

抱えていた課題

・500回圧入作業すると肩がしんどい
・何度も段替えするのが面倒

解決方法:圧入作業の自動化

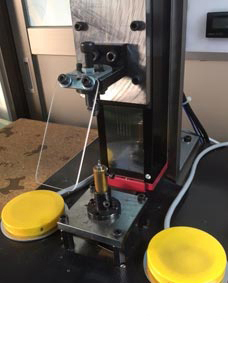

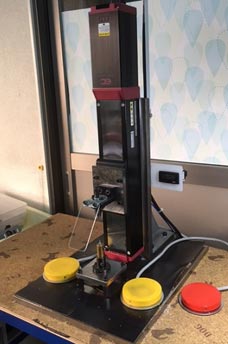

黄色いボタンを押すだけ
操作が楽な圧入装置

黄色いボタンを押すだけ
操作が楽

ロボットメーカーIAIさんのエレシリンダーを使用して装置製作

ロボットメーカーIAIさんのエレシリンダーを使用して装置製作

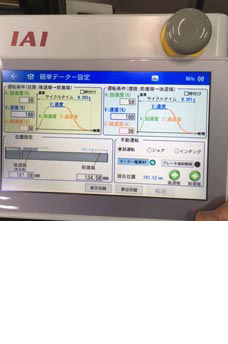

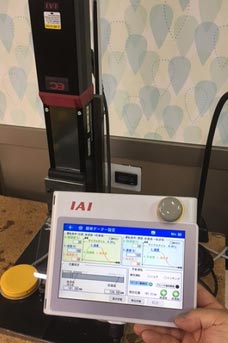

コントローラーを接続して高さ、移動距離の入力
段替え簡単

コントローラーを接続して高さ、移動距離の入力
段替え簡単

スピード、荷重、1/100mmの動作管理が出来ます。

スピード、荷重、1/100mmの動作管理が出来ます。

自動化の効果

段替え15分 → 1分
5000個作業でも疲れない
1日の出来高 40% UPしました

動画で見る圧入装置

圧入作業、ネジ締め、カシメ等をより簡略にする治具、装置を利用し低コスト、時間短縮を実現します。
