「手動で行っているものを自動化させたい」を簡易的かつ低コストで実現させます。

サンテクスでは、エレシリンダーを活用した様々な簡易自動化機械を、お客様のご要望に合わせ設計製作いたします。「自動化はさせたいけど、値段が高すぎて合わない」「要望に合わせたカスタム対応してくれる会社がない」などのお困りごとを解決します。

自動化することで生まれるメリット

1.効率化によるコスト削減
2.作業者の負担低減
3.作業の均一化
4.作業ミスの減少
5.作業者の感覚任せを数値化

エレシリンダーとは

株式会社アイエイアイ殿が製造販売する電動シリンダーで、従来のエアシリンダーの代替えとして生まれた商品です。
エアーコンプレッサーを稼働させる必要があるエアシリンダーに比べ、モーターで動くエレシリンダーは、省エネ機になります。
また、数値制御により加速度、速度、減速度、2点間の停止位置を自由に変える事が出来ます。
手のひらサイズのものからストローク２６００ｍｍのものまであり多種多様なラインナップがあり、現在、9種類のエレシリンダーがラインナップされていますが、顧客のニーズにあわせこれからも種類が増えるとの事で楽しみな商品であります。
エレシリンダー本体内で停止位置での電気信号が出るため、PLCへの接続によって簡単に取り込みが出来、プログラムの作成が簡単です。
エレシリンダーは2点間の動作の物ですが、組み合わせや使用方法の工夫によって、色々な事に利用出来る優れた装置です。
同社の販売しているロボシリンダーと比べても、とても扱いが簡単で愛用させていただいております。

エレシリンダーの特徴

1.設定が簡単:位置決めを数値制御可能
2.停止時に衝撃が無い：スピードコントロールができる
3.利用環境を問わない：エアコンプレッサーが使えない環境でも利用可能
4.省エネ
5.寿命が長い
6.部品交換が可能：エアシリンダーの場合は全部交換

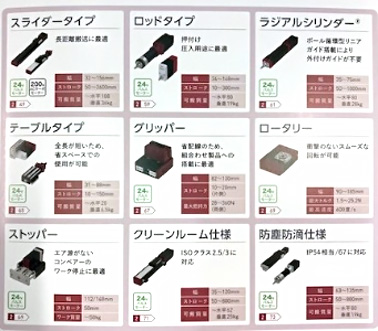

エレシリンダーのタイプ（9種類）

・スライダータイプ	・ロータリー
・ロッドタイプ	・ストッパー
・ラジアルシリンダー	・クリーンルーム仕様
・テーブルタイプ	・防塵防滴仕様
・グリッパー

アクチュエーター比較

	動力源	信号	寿命(倍)	価格(倍)	動き	停止位置	速度調整	加速調整	停止方法	省エネ度
エアーシリンダー	エアー	別途取付	1	1	不安定	2点	感覚	出来ない	ストッパで強制	×
ロボシリンダー	電気	付属	3	4	安定	多点	数値	数値	数値	〇
エレシリンダー	電気	付属	3	2	安定	2点	数値	数値	数値	〇

ロボシリンダーとエレシリンダーの大きな違いは停止位置が　多点か　２点　かになります。
ロボシリンダーは停止位置が自由に設定できるが、それを制御するコントローラーが必要で、それにより電気回路が複雑になり、コストが高くなります

エレシリンダーの活用用途

株式会社アイエイアイ殿アプリケーション事例より

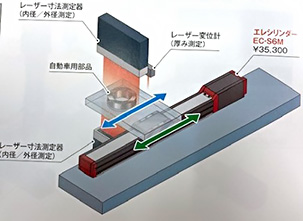

・搬送　　　　　　検査、加工等のプランク搬送に利用	実用例	外観検査装置切断装置シール貼り装置姿勢変更装置印字装置

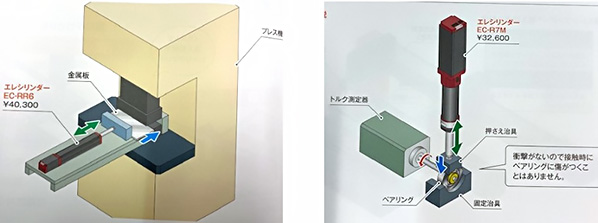

・クランプ　　　　加工時のブランク固定に利用	実用例	プレス加工時の押さえ検査装置のブランク押さえ溶接時のブランク押さえ
・引張り押し出し　扉の開閉、圧入加工等	実用例	切削加工機の扉の開閉プレス加工機の扉の開閉洗浄機の扉開閉電子部品の圧入食品の加工（チーズの押し出し）食品の充填装置

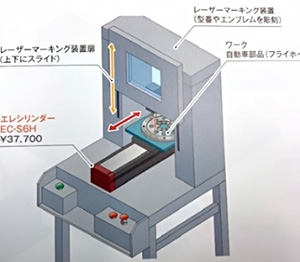

・位置決め　　　　加工時の位置決めに利用	実用例	レーザーマーキング組立装置切断装置バリ取り装置塗装装置
