旋盤+○○

TOP > 旋盤加工+○○

旋盤加工+○○ 切削+圧入、切削+カシメ、切削+ネジ締などなど複合加工が得意です!!

 圧入・カシメ・ネジ締めなどアッセンブリならお任せ

旋盤加工 + 自動化

圧入部分

旋盤加工+○○ 切削+圧入、切削+カシメ、切削+ネジ締などなど複合加工が得意です!!

自動化による生産性の向上を達成し、コストダウンに貢献しております。

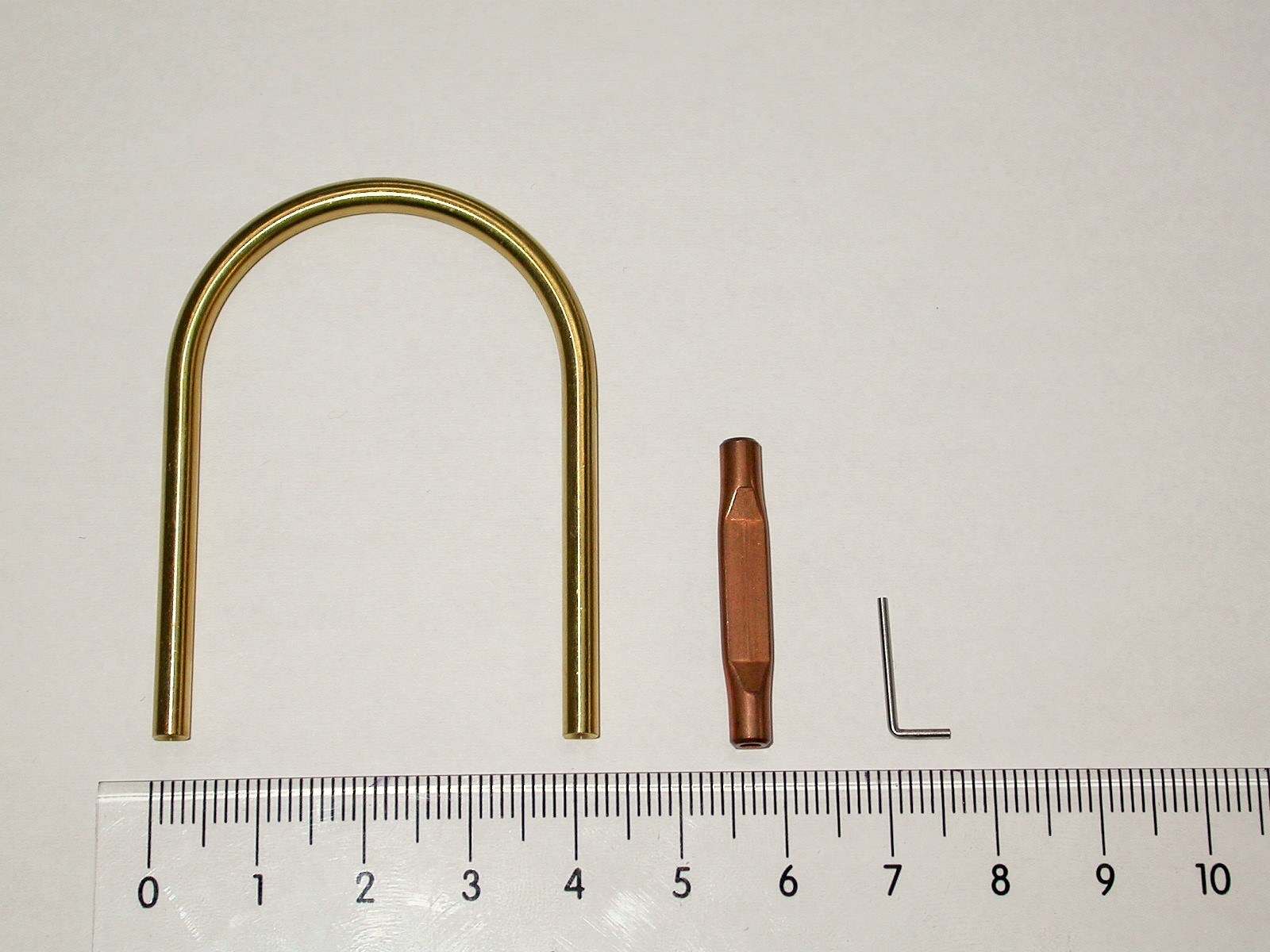

旋盤加工 + 曲げ加工

3部品を組み込み一体化

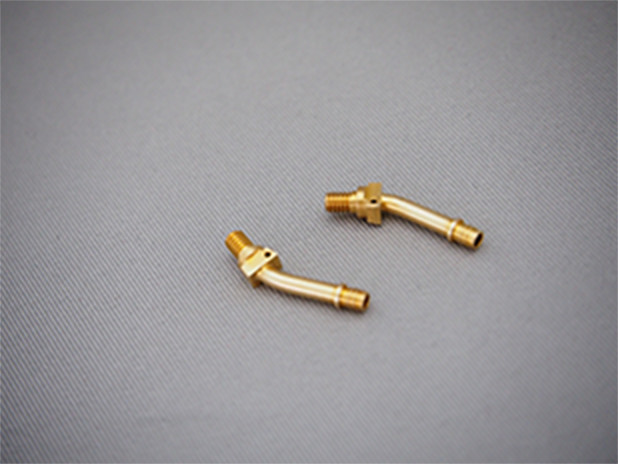

医療部品
貫通穴Φ1.4 外径 Φ2.0 と肉薄い部品となり、プレス加工では製品がつぶれてしまう、クラックが入ってしまうなどの問題があり製品化が難しいものでした。
当社では専用のオリジナル曲げ加工機械にて加工可能となりました。(曲げによる引っ張りの内外径の伸びの違いを考慮)

端子ピン

端子ピン
インサート用のローレット加工と曲げ加工を別工程にて行いました。

旋盤加工 + シール貼付

3部品を組み込み一体化

デジカメ部品
特殊ネジ品のキズ防止のゴムシートを貼り付け。位置ずれがシビアであったが数量も多かったためオリジナル貼付。自動機械を製作し、コスト低減も実現し、供給対応致しました。

角度の異なる箇所に3か所圧入

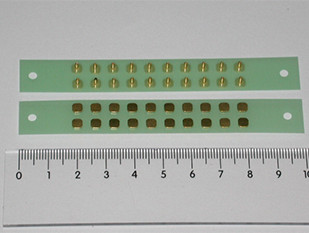

スマホ端子
端子部品で、単品部品の供給ではありませんでした。お客様の納入後の手間を省くため、シート貼り付け状態での納入を希望されていました。、コンタミにも細心の注意を払い、供給対応致しました。

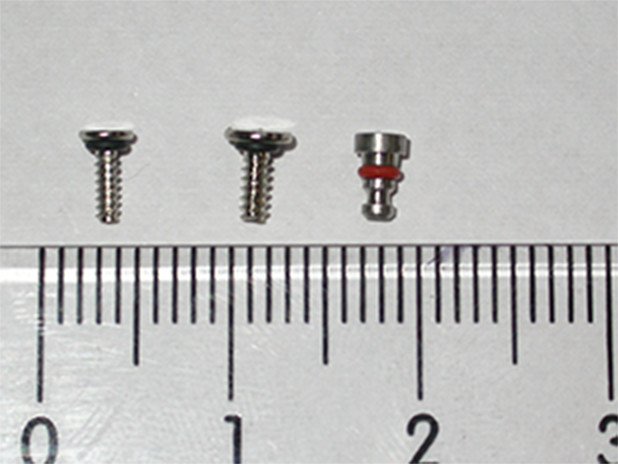

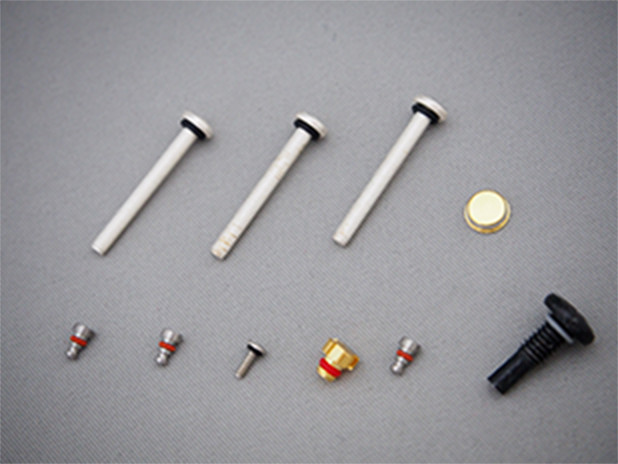

旋盤加工 + Oリング 取付加工

旋盤加工 + Oリング 取付加工

防水ネジ

旋盤加工 + Oリング 取付加工

防水ネジ

旋盤加工 + 圧入加工

ビデオカメラ部品

ビデオカメラ部品
コストを下げるためステンレスの一体物から、ステンレスと真鍮部品に分けた部品です。圧入という工程増により、コスト高になるケースもありますが、オリジナル圧入機を利用することでコスト抑制し製作いたしました。

角度の異なる箇所に3か所圧入

角度の異なる箇所に3か所圧入
3か所同時圧入は不可能なため角度を決めながら1か所ずつ圧入圧入時の荷重で偏ってしまうため、治具にて工夫。圧入部0.6Φのため、曲がり対策も行う。

偏芯箇所に圧入


圧入時の荷重で偏ってしまうため、治具にて工夫。圧入部0.6Φのため、曲がり対策も行う。

旋盤加工品+樹脂圧入

旋盤加工品+樹脂圧入
樹脂の肉厚が薄く、クラックが入ってしまうため、圧入スピードを工夫し製作致しました。

旋盤加工 + カシメ加工

3部品を組み込み一体化

3部品を組み込み一体化精度出し、切削追加工→圧入→穴あけ→圧入→カシメ

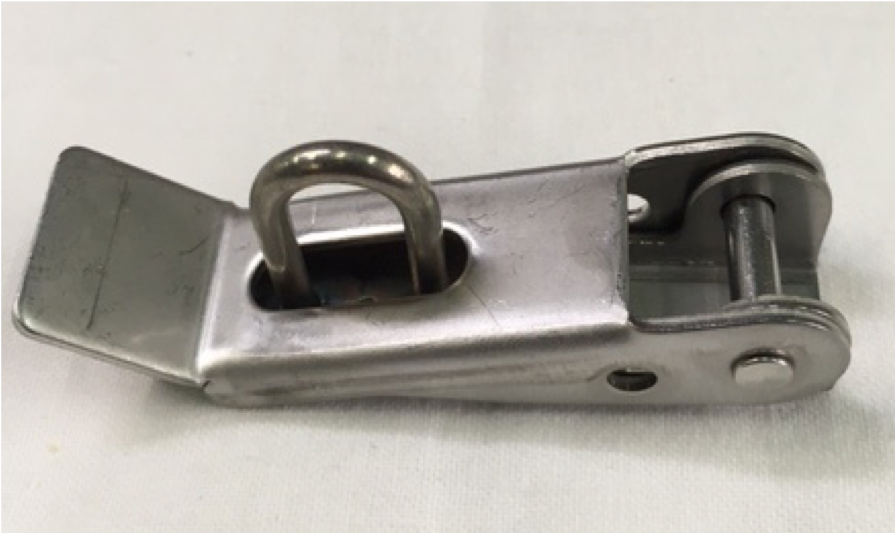

パッチン錠

パッチン錠
サンプルを基に図面化をし、溶接、カシメ、組み立てまで対応しました。

ヒートパイプ

ヒートパイプ
18か所の溶接→同時カシメを行い、コスト低減をしています。

旋盤加工 + プレス加工

旋盤加工品+樹脂圧入

旋盤加工品+プレス品
つぶす、曲げる、前のブランク寸法の決定を行いクラックなどに注意を払って製作しました。

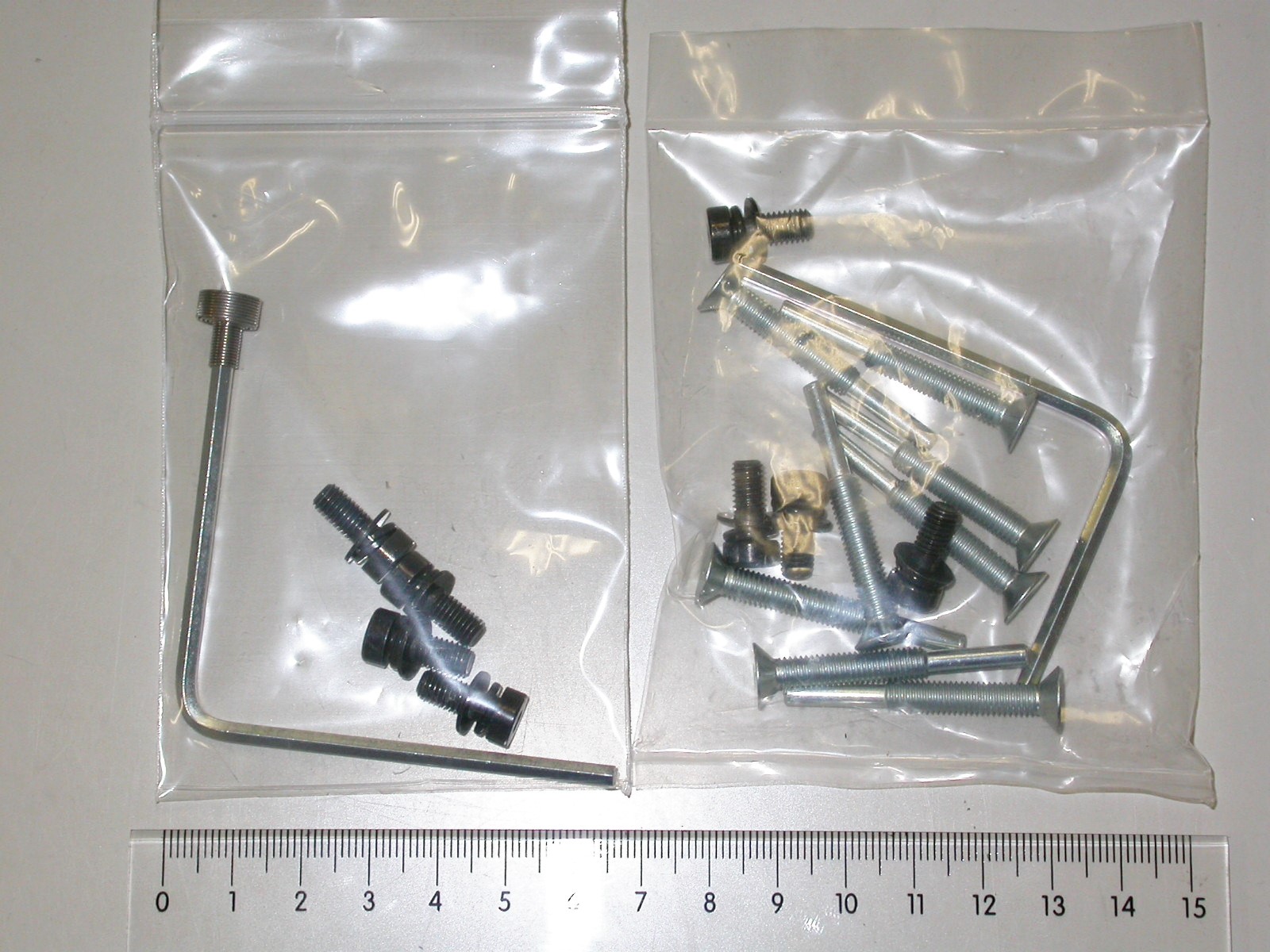

旋盤加工 + 袋詰め加工

袋詰め加工

袋詰め加工
数間違えや、種類違いに注意し重量も確認。正確性の問われる製品です。

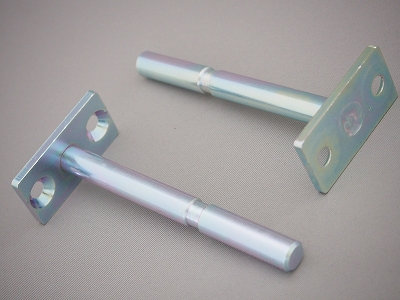

旋盤加工 + 溶接加工

切削品+溶接

切削品+溶接
切削品と板金品の溶接です。ひずみ、ゆがみ、倒れに注意しています。

カシメ組み立て

組み立て

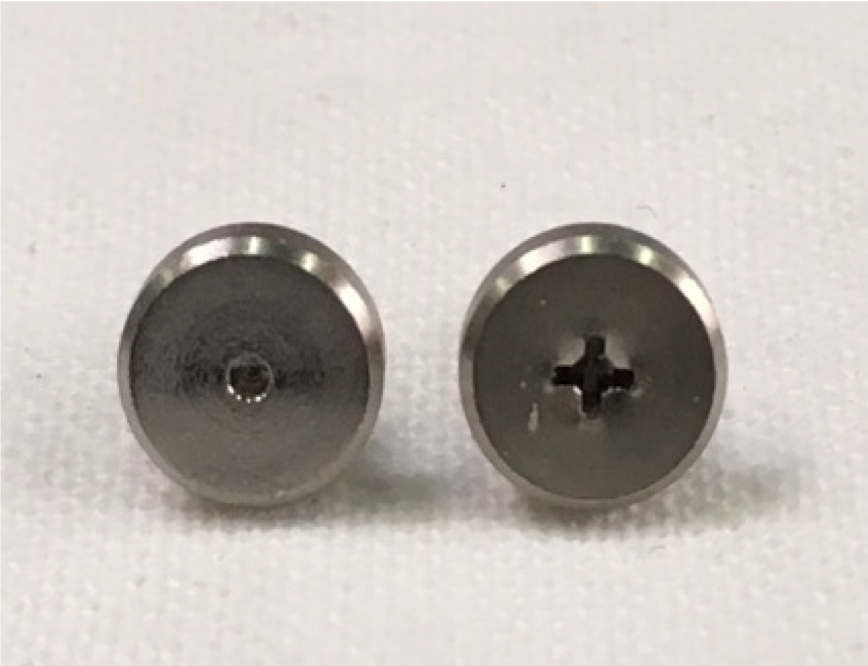

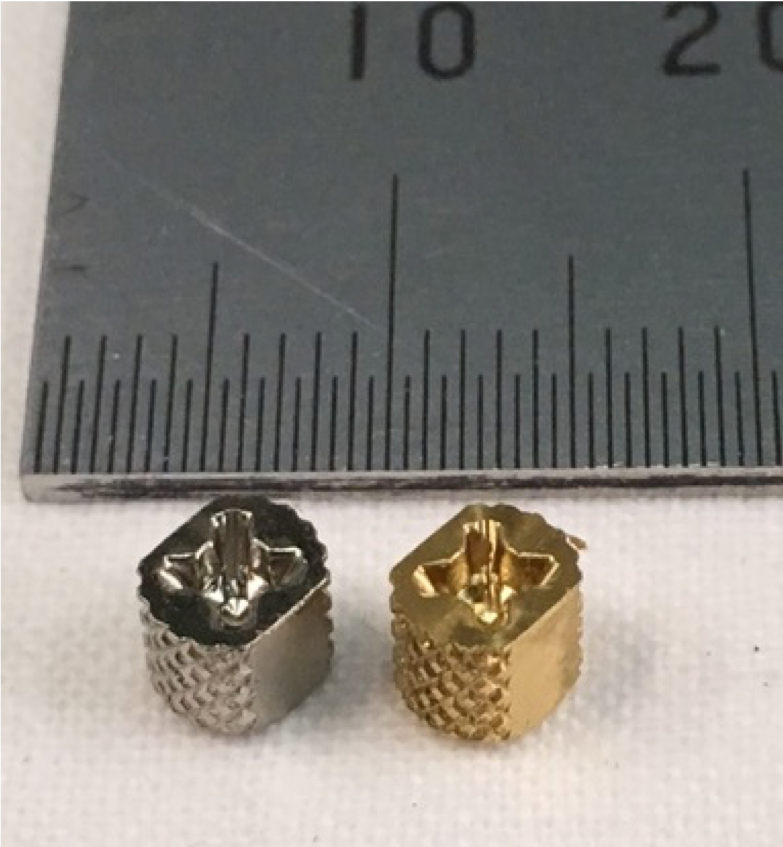

旋盤加工 + 十字穴加工

3部品を組み込み一体化

SUM C3602
試作数個~50,000p/月

角度の異なる箇所に3か所圧入

SUM C3602
試作数個〜50,000/月

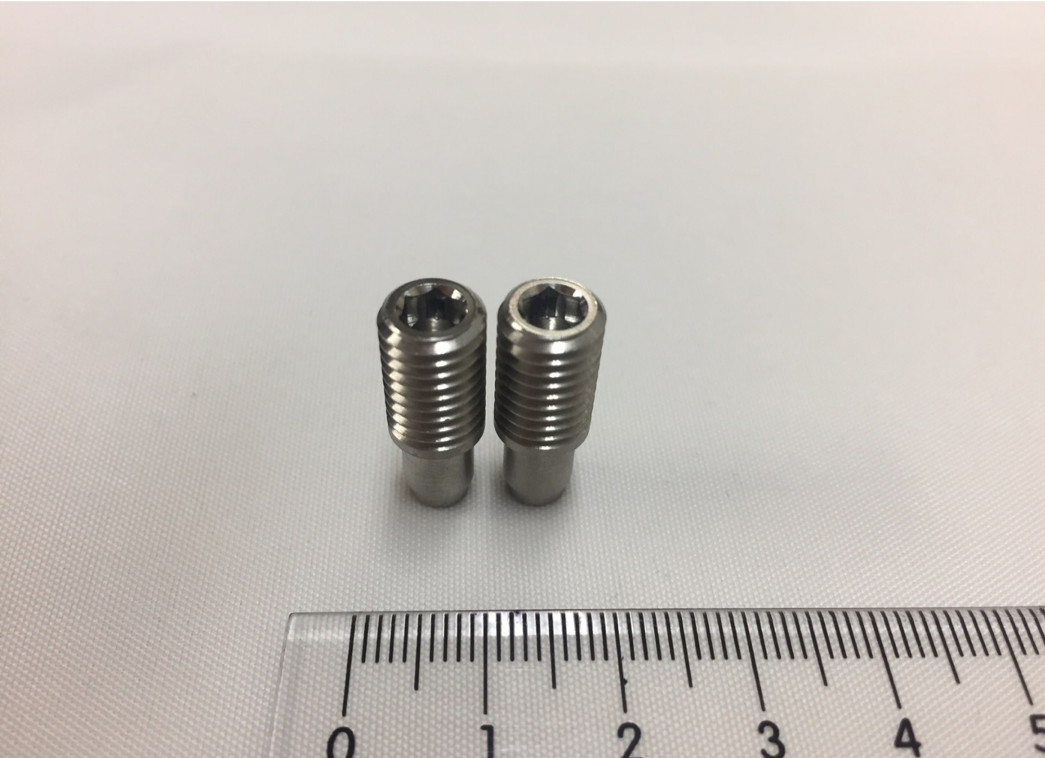

旋盤加工 + 六角穴加工

3部品を組み込み一体化

SUS304 試作数個〜50,000/月

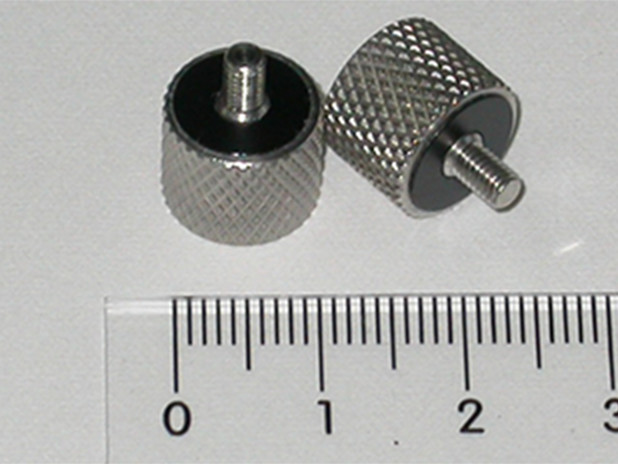

旋盤加工 + ローレット加工

3部品を組み込み一体化

SUM SUS304 試作10p~100,000p/月

角度の異なる箇所に3か所圧入

SUM SUS304 試作10p~100,000p/月

旋盤加工 + 研磨加工

研磨加工

SUM SUS304 試作10p~100,000p/月

旋盤加工 + 転造加工

転造

SUM SUS304 試作数個~50,000p/月

組立加工

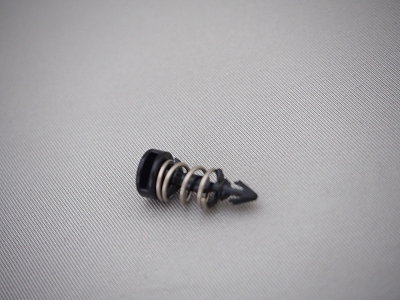

バネ組み込み

専用治具を使用し、確実にバネが組み込まれるようにしております。
