長く使っているディスペンサーの動きがおかしくなって、塗布作業が不安定になったので

原因を確認し、修理をする事にしました。

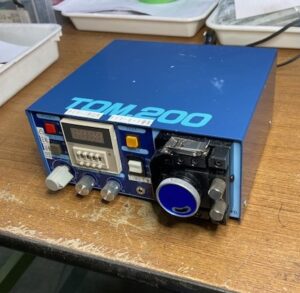

ディスペンサー　接着剤塗布装置

カバーを外してモーターの動きを確認しました。

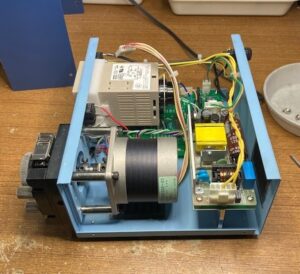

ディスペンサー　分解

電気的な異常は見当たらなかったので、モーターをばらしてみる事にしました。

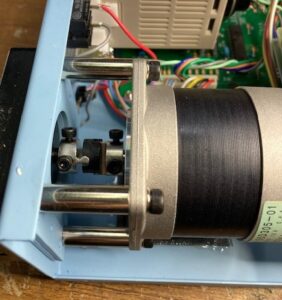

ディスペンサー　カップリング

モーターとローラーを接続するカップリングの固定ねじが緩んでいる事が解りました。

固定ねじをしっかりと締め、組上げたら、動きが安定して塗布作業も正常に戻りました。

エレシリンダーを使用したカシメ加工機でスプリングピンの圧入加工を行います。

圧入の高さをタッチパネルに数値で入力します。

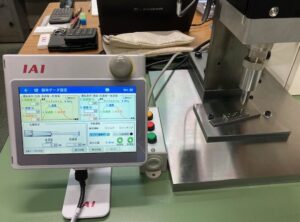

エレシリンダー入力タッチパネル

スプリングピンが倒れないようカラーで支えて圧入を開始します。

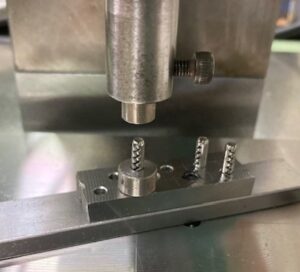

スプリングピン倒れサポート

問題なく圧入出来ました。

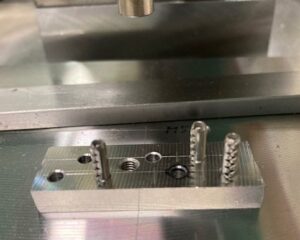

スプリングピン　圧入

ステンレスの波形スプリングピンを鉄材に圧入する作業で、ハンドプレスで圧入を試してみましたが、

かなりの力でレバーを引かなくてはならず、数をこなすには厳しい事がわかりました。

そこで、エレシリンダーでカシメ加工が出来るか検証（前回の記事参照）で、使用したカシメ加工機で圧入加工が出来ないか

確認する事にしました。

ダミーのブランクとスプリングピンに合わせたパンチを製作します。

圧入テスト　サンプル

カシメ加工機

スプリングピン支える治具も必要となり、製作します。

スプリングピン　パンチ
