エレシリンダーが入荷したので電気配線を組んでおります。スタートボタンを押すと、前進して1秒止まり、後退するという単純な回路であります。
かしめ加工機 電気配線
配電盤内が少し余裕あるものに設定しました。
これで仕様の追加にも対応が出来ます。
かしめ加工機 配電盤
ｴﾚｼﾘﾝﾀﾞｰでｶｼﾒ加工が出来るか検証6
2024年 10月 の投稿一覧
ｴﾚｼﾘﾝﾀﾞｰでｶｼﾒ加工が出来るか検証5
ロッドタイプのエレシリンダーの入荷がありましたので、組付けを行います。
（入荷したエレシリンダーの写真）
エレシリンダー
本体に重みがあって設置するのに手間取りました。
次に電気配線の接続を行います。
エレシリンダー 設置
搬送回転装置9
ブランクがレールを通して落ちる速度が速いと、ブランクの姿勢が崩れ後加工に問題が出る事がわかりました。そこで、搬送するスライダー自体に速度を落とさせるストッパーの役割を持たせる為の改造をおこないました。ファイバーセンサーを追加して信号を取り、プログラムを作成し直します。
搬送回転装置 改造
ファイバーセンサの追加
ｴﾚｼﾘﾝﾀﾞｰでｶｼﾒ加工が出来るか検証4
検証しているカシメ加工でエレシリンダーのスライダータイプではパワー不足であったので、出力のあるロッドタイプの物を発注し試してみることにしました。エレシリンダーが来る前にベースと作業台の組立をします。
エレシリンダー ベース 組立
エレシリンダー ベース 作業台 設置
パレット梱包
物量の多くなってしまった製品をどのようにして梱包するか悩んだ結果、パレットごと梱包する事を考え実施しました。
まずはパレットと同じサイズの木枠を作って、パレット上面に固定します。
パレット梱包 木枠
パレット 木枠 設置
タイラップで上面を固定し、ラップで蓋をして完成です。問題なくお客様にお届け出来ました。
パレット梱包 荷姿
ｴﾚｼﾘﾝﾀﾞｰでｶｼﾒ加工が出来るか検証３

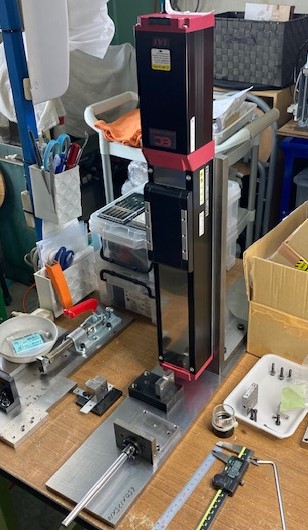

次にR状の型でカシメ加工が出来ないか検証してみました。
エレシリンダー カシメ加工
もっと出力の出るエレシリンダーの発注をしました。
エレシリンダー Rカシメ加工
ｴﾚｼﾘﾝﾀﾞｰでｶｼﾒ加工が出来るか検証2

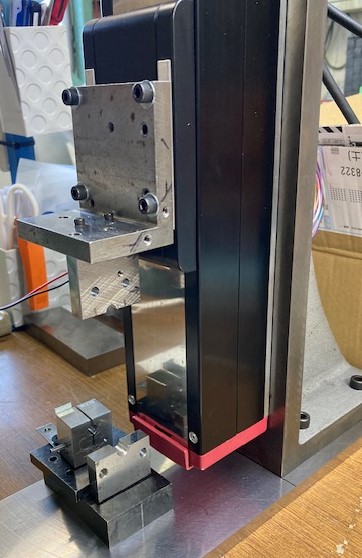

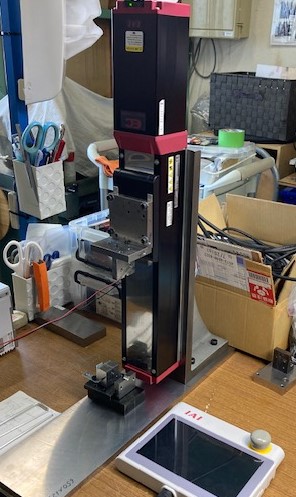

エレシリンダーをイケールに取付けて、カシメ加工の受け型をプレートに固定し、電気配線を繋げます。
エレシリンダーの設置
カシメる事が出来ました。もっと調整すれば、連続で加工できそうです。
エレシリンダー カシメ加工
